告别虚焊与磁偏吹：螺柱焊夹具及接地系统设计规范精解

​

1.概述：螺柱焊接技术因其高效、可靠、成本低等优点，广泛应用于汽车、船舶、建筑等领域。焊接质量不仅取决于焊接参数，更与工装夹具的设计及接地系统的可靠性密切相关。本文基于行业技术规范与实战经验，系统性地分析了螺柱焊夹具的定位、夹紧、材料选择等设计规范，并深入探讨了不同应用场景下的接地连接方式、线缆规格及绝缘要求，旨在为工程师提供一套完整、可落地的设计参考。

   螺柱焊接是将螺柱或类似金属紧固件焊接到工件上的高效工艺。在自动化产线中，焊接质量的一致性和稳定性至关重要。然而，许多焊接缺陷（如虚焊、飞溅、焊偏）的根源往往不在于焊接参数本身，而在于工装夹具设计不合理或接地系统存在隐患。

一个优秀的螺柱焊工位设计，必须同时满足两个核心要求：

1 机械定位：确保螺柱与工件之间的相对位置精确、重复。

2 电气回路：确保焊接电流回路低阻抗、稳定、可控。

本文将从这两个维度出发，结合文章《焊接工装设计实例介绍》、Emhart及鸿栢科技的接地示意图等资料，进行深度技术分析。

2. 螺柱焊夹具设计规范

夹具是保证焊接精度的基础。根据文章《焊接工装设计实例介绍》，焊接工装的设计需遵循“六点定位原理”，并综合考虑夹紧力、材料、防差错等因素。

2.1 定位原理与设计

2.1.1 六点定位原理

工件在空间中有六个自由度（沿X、Y、Z轴的移动及绕三轴的转动）。夹具设计需通过定位元件限制这些自由度，使工件在夹具中占有完全确定的位置。

• 全定位：六个自由度全部被限制。
• 准定位：限制的自由度少于六个，但足以满足加工要求。
• 过定位：一个自由度被两个或以上定位元件重复限制，可能导致工件装夹不稳定或变形，应尽量避免。

​

编辑

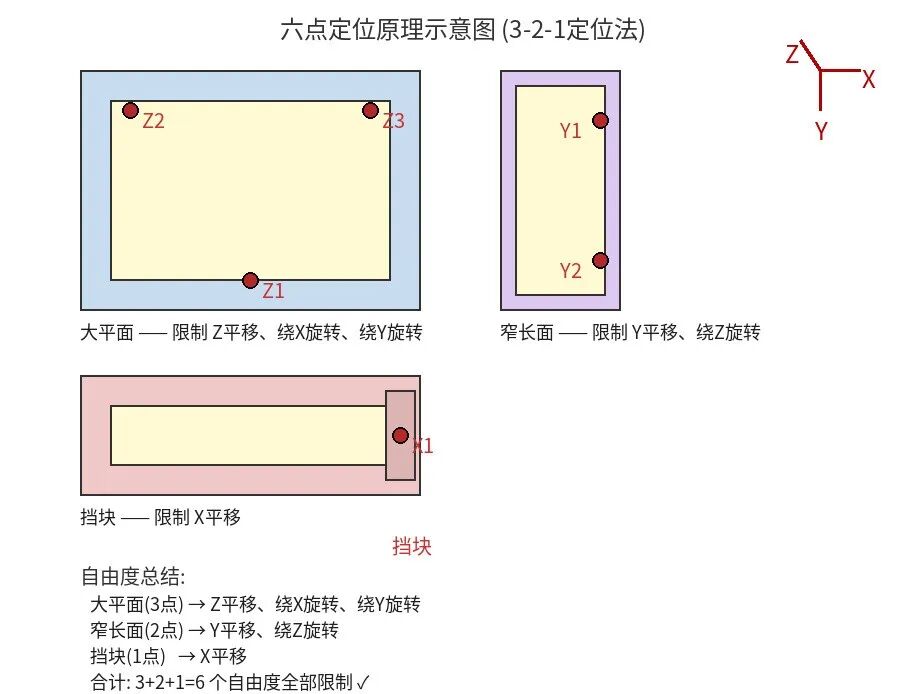

图1：六点定位原理示意图
（示意图说明：一个大平面（A面）限制三个自由度（Z轴移动、X/Y轴转动）；一个窄长面（B面）限制两个自由度（Y轴移动、Z轴转动）；一个挡块（C面）限制一个自由度（X轴移动）。）

2.1.2 定位基准的选择原则

选择定位基准时应遵循以下原则：

1. 基准重合原则：尽量使定位基准与设计基准重合，以保证定位精度。
2. 优先平面：在平面与曲面之间，优先选择平面作为主要定位基准面，避免选择曲面，否则夹具制造困难。
3. 导向与止推：选择窄而长的表面作为导向定位基准，窄而短的表面作为止推定位基准。
4. 利用加工面：尽量利用零件上经过机械加工的表面或孔作为定位基准。

2.2 夹紧装置设计

夹紧装置用于在焊接过程中固定工件，抵抗焊接热应力引起的变形。

2.2.1 夹紧力的三要素

• 方向：应垂直于主要定位基准面，并有利于减小工件变形。
• 作用点：应作用在支承上或支承所组成的面积范围之内，且作用点数目增多能使夹紧更均匀。
• 大小：需足以克服焊接热应力引起的拘束应力，同时避免过度夹紧导致工件变形。

2.2.2 夹紧机构类型

夹紧机构有多种，其中楔块夹紧机构是螺柱焊夹具中常用的形式。

• 自锁条件：为保证夹紧可靠，楔块的升角（α）必须小于摩擦角。手动夹紧一般取α=6°~8°，气动或液压夹紧可取α≤12°。
• 增力与行程：升角越小，增力比越大，但夹紧速度越慢。可采用双升角斜楔（前部30°~45°快速夹紧，后部6°~8°自锁）来平衡两者。

​

编辑

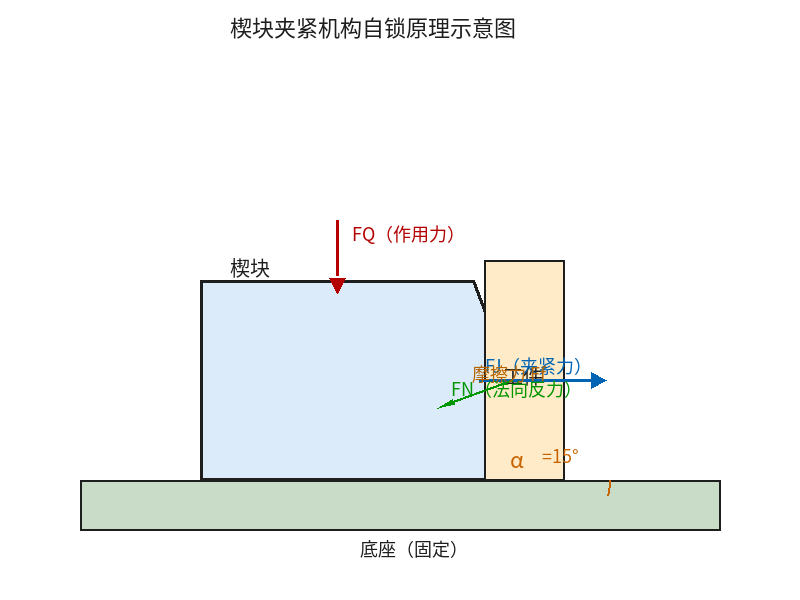

图2：楔块夹紧机构自锁原理示意图
（示意图说明：显示楔块升角α、原始作用力FQ和夹紧力FJ的关系，并标注自锁条件α<φ（摩擦角）。）

2.3 夹具材料与技术要求

• 材料：常用45、40Cr等优质碳素结构钢或合金钢，或选用T8、T10等碳素工具钢，并经淬火处理，表面硬度40~65HRC。
• 精度：夹具精度应不低于IT11，定位元件、配合元件可更高。
• 表面粗糙度：定位元件工作表面粗糙度不应大于Ra 3.2。
• 防差错设计：对于左右对称零件、小件与大件组合等，应设计防差错定位结构，防止错装、漏焊。

2.4 特殊考虑：绝缘与防磁

• 绝缘要求：由于焊接电源二次回路可能通过夹具，为防止焊接电流流过机件而使其烧坏，夹具与工件接触的关键部位需要进行绝缘处理。例如，在夹具与工件之间加装绝缘垫片。
• 非磁性材料：焊接模板必须选用非磁性材料制作（如铝、316不锈钢），并须使得它们在焊接过程中不会滑移。

3. 接地设计规范

   接地系统是螺柱焊电气回路的关键组成部分。一个设计不良的接地系统会导致电流散失、电弧不稳、磁偏吹，甚至虚焊。

3.1 接地回路原理

螺柱焊的焊接电流回路为：焊机正极 → 焊接电缆 → 焊枪 → 螺柱 → 工件 → 接地电缆 → 焊机负极。接地系统的核心任务是提供一个低阻抗、稳定的电流返回路径。

3.2 不同场景的接地连接方式

根据Emhart和鸿栢科技的接地示意图，常见的接地连接方式有以下几种：

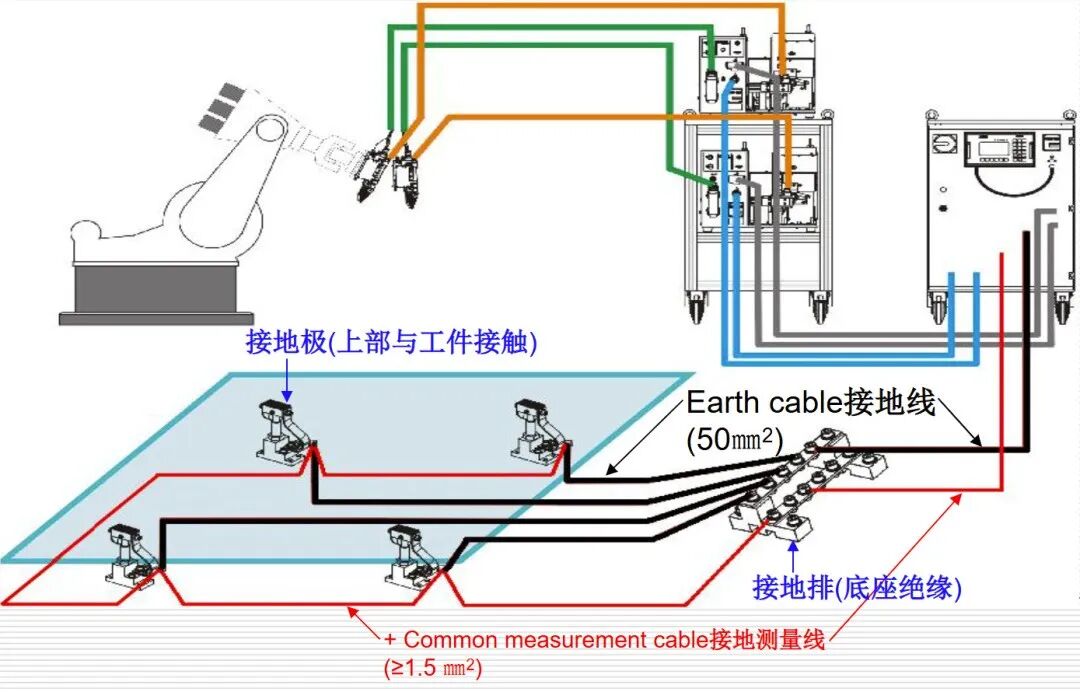

3.2.1 单工位多极接地（通过接地排并联分至各极）

​

编辑

• 适用场景：一个焊接工位内，需要安装多个接地极（例如用于多点焊接的夹具或工作台）。
• 设计要点：

  • 所有接地极（上部与工件接触）不直接并联，而是分别连接到同一个共用的接地排上。

  • 该接地排的底座必须进行绝缘处理，以防止焊接电流通过安装基座分流或形成杂散回路。

• 线缆规格：
  • 接地线（Earth Cable）：≥ 50 mm² (用于承载主焊接电流)
  • 接地测量线（Common Measurement Cable）：≥ 1.5 mm² (用于检测回路通断)
• 特殊说明：通过绝缘接地排实现多极的集中、可靠并联，确保每个接地极都能获得稳定的回路，同时避免电流通过金属底座意外导通。

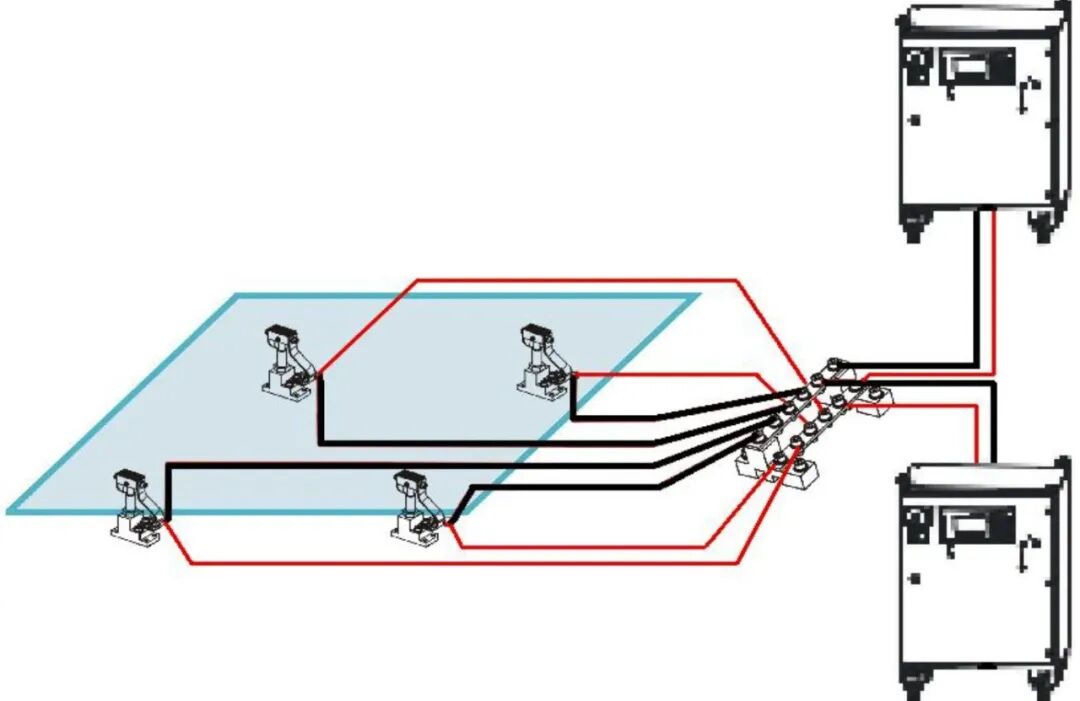

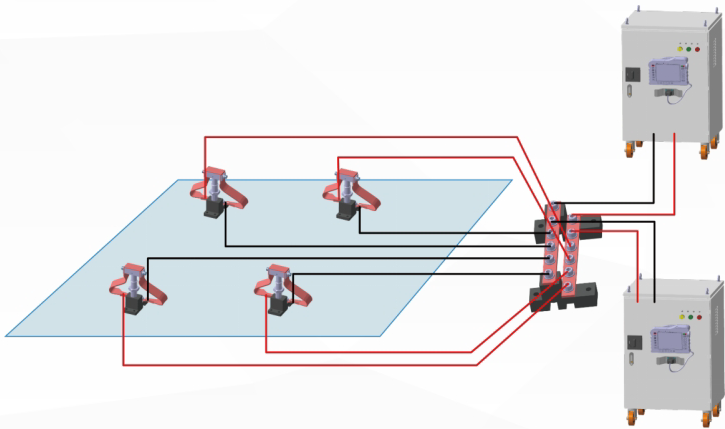

3.2.2 多工位接地（接地线在焊机端并联）

​

编辑

• 适用场景：多个独立的焊接工位（例如多台焊枪或多套夹具）需要共享一台焊机的主接地。
• 设计要点：

  • 每个工位都有自己独立的接地极。

  • 每个接地极独立引出自己的接地线和接地测量线。

  • 这些来自不同工位的线缆，最终在焊机内部或焊机端的接线排上进行并联。

• 线缆规格：
  • 接地线：≥ 50 mm² (每个工位独立)
  • 接地测量线：≥ 1.5 mm² (每个工位独立)
• 特殊说明：此方案为每个独立工位提供专属的电流返回路径，能有效避免工位之间的电气干扰，确保各焊接回路的独立性。

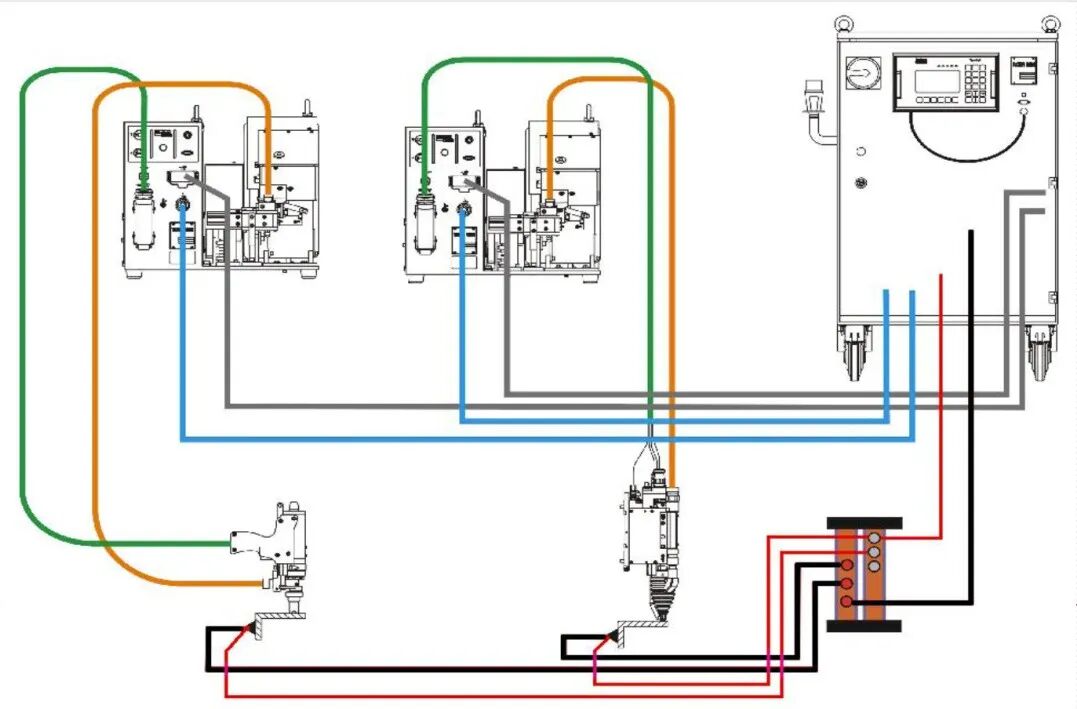

3.2.3 双主机单工位多极接地（常见于机器人工位）

​

编辑

• 适用场景：一个自动化焊接工位（如机器人焊接工位），由两台焊机

同时工作，但共享一个工件接地系统。

• 设计要点：

  • 该工位的接地系统同时服务于两台主机。

  • 来自两套焊机的接地线和接地测量线，在工件的接地极处实现硬并联。

  • 两台主机的接地线缆规格需保持一致。

• 线缆规格：
  • 接地线：≥ 50 mm² (每台主机独立)
  • 接地测量线：≥ 1.5 mm² (每台主机独立)
• 特殊说明：确保双主机共用一个低阻抗的公共接地参考点，是防止由于接地电位差导致电流环流或焊接干扰的关键。

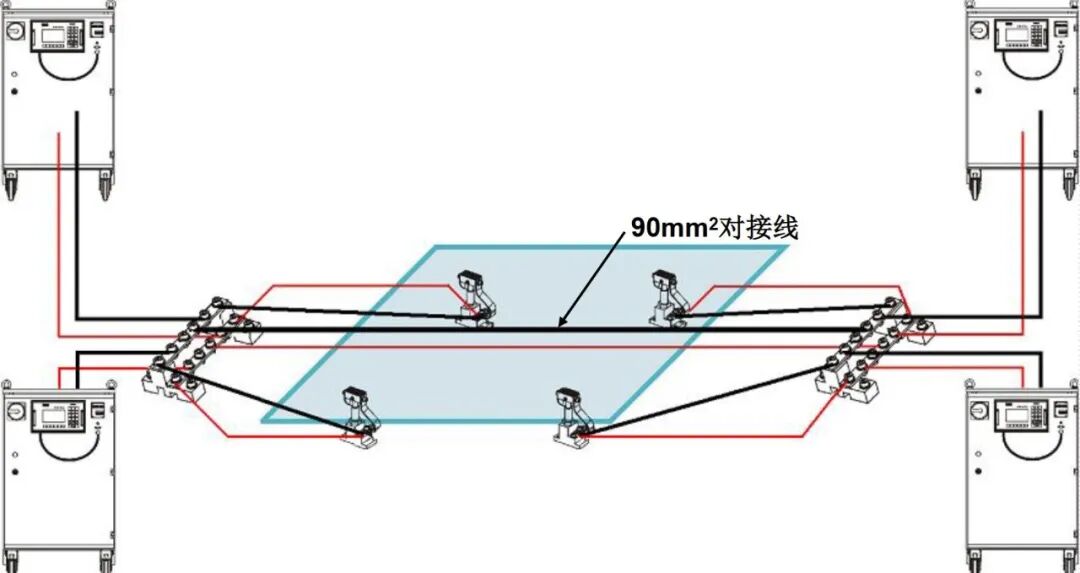

3.2.4 多主机单工位多极接地（常见于机器人工位）

​

编辑

• 适用场景：一个大型或复杂的机器人焊接工位，由三台或以上焊机同时工作。
• 设计要点：
  • 方案A（对接连接）：各主机的接地线在工件端并联，同时各主机之间通过专用的 “对接线”进行互联，形成一个低阻抗的接地网络。
  • 方案B（延长连接）：各主机的接地线在工件端并联，并额外使用一根延长线将所有接地线连接起来，进一步强化公共参考点。
• 线缆规格：
  • 接地线：≥ 50 mm² (每台主机独立)
  • 对接线/延长线：≥ 50 mm²
  • 接地测量线：≥ 1.5 mm² (每台主机独立)
• 特殊说明：通过构建强大的分布式接地网络，确保多台焊机同时工作时，接地系统依然能提供稳定、低阻抗的回流路径，有效抑制电磁干扰（EMI）和地电位漂移。

需注意：在多主机汇流方案中，部分结构可能仅适用于特定材质（如钢螺柱焊）的应用，需根据实际工艺确认。

​

编辑

     以上规范涵盖了从单工位到多主机等常见生产场景的接地设计要求。无论采用何种方案，核心原则是确保接地线截面积充足（通常≥50mm²），接地测量线可靠（通常≥1.5mm²），并采取恰当的绝缘与并联措施，以构建一个稳定、低阻抗的焊接电流回路，从电气层面保障焊接质量的稳定性和一致性。

3.3 线缆规格与选型

根据Emhart和鸿栢科技的资料，接地线缆的规格有明确要求：

线缆类型	Emhart标准	鸿栢科技标准	作用
接地线 (Earth Cable)	≥ 50 mm²	标配5米70mm²，可选95mm²	承载主焊接电流，低阻抗返回路径
接地测量线 (Common Measurement Cable)	≥ 1.5 mm²	标配含0.5mm²，可选含2.5mm²	用于检测接地回路是否导通，确保安全

选型建议：

• 对于大电流、长距离或高节拍的应用，应选择更大截面积的接地线（如95mm²），以降低线路压降和发热。

• 接地测量线虽然不承载主电流，但其通断直接影响焊机是否允许启动焊接，因此必须可靠连接。

3.4 接地位置与绝缘要求

• 接地位置：知识库强调，接地点应尽可能靠近焊接位置（如螺柱焊打样问题点中提及“确保工件接地点在焊接位附近（≤10cm）”），以缩短电流路径，减少电流散失和磁偏吹。
• 绝缘要求：
  • 设备机壳与工件隔离：严禁设备机壳与已经接地的工件连接。必须确保工件地与机壳之间没有任何导体连接，防止杂散电流损坏设备。

• 夹具与基座绝缘：如前所述，夹具和基座（Base）通常要求与工件接地系统绝缘，以防止电流通过夹具形成意外回路。标准焊接平台常采用“铝型材+绝缘板”的结构。

3.5 接地不良的典型故障

根据各大设备厂家的故障代码手册，接地系统故障会直接导致焊接失败：

• 故障17：“测量线中断”：采集不到检测线信号，原因可能是检测线断开、错接或焊接线缆断开。
• 故障33：“地线测量线中断”：检测不到接地检测线信号，原因可能是接地检测线中断或错接。
• 磁偏吹：由于接地钳固定点不合理或钢结构不对称，导致焊接处磁场分布不均，电弧偏向一侧。纠正方法是将接地钳对称地夹在焊接区域两侧。

4. 综合设计流程与验证

一个完整的螺柱焊工位设计应遵循以下步骤：

1. 明确需求：确定工件材质、厚度、螺柱规格、焊点数量及位置、生产节拍。
2. 夹具设计：

   • 基于六点定位原理，设计定位元件（支撑钉、定位销、挡块等）。

   • 选择合适的夹紧机构（手动、气动或液压），计算并验证夹紧力。

   • 选用合适的材料，并考虑绝缘和防磁要求。

3. 接地设计：

   • 根据工位布局（单工位、多工位、机器人工位），选择合适的接地连接方式。

   • 计算并选择满足电流要求的接地线缆规格。

   • 规划接地点位置，确保靠近焊接区域。

   • 设计绝缘措施，隔离设备机壳、夹具与工件接地。

4. 验证与优化：

   • 进行试焊，检查焊点外观、熔核尺寸及强度。

   • 使用焊接监控系统（如Emhart的Weld Monitor）检查焊接参数（电流、电压、时间）是否在设定范围内。

   • 检查接地回路电阻，确保低阻抗。

   • 根据试焊结果，微调夹具定位或接地位置。

    螺柱焊的夹具与接地设计是决定焊接质量的两大基石。夹具设计需严格遵循六点定位原理，确保工件定位精确、夹紧可靠，并注意绝缘与防磁。接地设计则需根据工位布局选择并联或汇流方式，确保接地线缆规格充足、接地点靠近焊接区，并严格隔离设备机壳与工件接地。

    一个经过精心设计的夹具和接地系统，能够显著提升焊接的一致性和稳定性，减少虚焊、飞溅等缺陷，是构建高效、可靠螺柱焊生产线的关键。工程师在设计时应将两者视为一个整体系统，进行统筹规划与验证。

（声明：文章中引用数据大多来源于各大设备厂商的介绍资料，如有描述不对的地方欢迎大家留言指正，共同探讨交流，为螺柱焊质量提升贡献一份自己的力量，谢谢大家！）

​
